一种基于解分离的车载GNSS终端RTK完好性监测优化算法

doi:10.11947/j.AGCS.2026.20250158

测绘学报 ›› 2026, Vol. 55 ›› Issue (2): 301-314.doi: 10.11947/j.AGCS.2026.20250158

• 大地测量学与导 • 上一篇

一种基于解分离的车载GNSS终端RTK完好性监测优化算法

李一¹(), 王利¹(), 舒宝¹, 徐友建¹, 李梦然¹, 刘小峻¹, 彭鑫²

^1.长安大学地质工程与测绘学院，陕西　西安　710054
^2.61363部队，陕西　西安　710000

收稿日期:2025-04-28 修回日期:2026-01-15 发布日期:2026-03-13
通讯作者: 王利 E-mail:yi.li@chd.edu.cn;wangli@chd.edu.cn
作者简介:李一（1999—），男，博士生，研究方向为GNSS/INS组合导航及服务可信监测。 E-mail：yi.li@chd.edu.cn
基金资助:
国家自然科学基金(42127802);陕西省自然科学基础研究计划(2025JC-YBMS-251)

An optimization algorithm for RTK integrity monitoring based on solution separation for vehicle applications

Yi LI¹(), Li WANG¹(), Bao SHU¹, Youjian XU¹, Mengran LI¹, Xiaojun LIU¹, Xin PENG²

^1.School of Geological Engineering and Geomatics, Chang'an University, Xi'an 710054, China
^2.Troops 61363, Xi'an 710000, China

Received:2025-04-28 Revised:2026-01-15 Published:2026-03-13
Contact: Li WANG E-mail:yi.li@chd.edu.cn;wangli@chd.edu.cn
About author:LI Yi (1999—), male, PhD candidate, majors in GNSS/INS integrated navigation and integrity monitoring. E-mail: yi.li@chd.edu.cn
Supported by:
The National Natural Science Foundation of China(42127802);The Natural Science Basic Research Program of Shaanxi Province(2025JC-YBMS-251)

摘要/Abstract

摘要：

实时动态差分因其高精度和收敛快等特性，已成为城市车载终端完好性监测算法的常用定位技术。然而，由于应用场景、终端设备及定位技术的差异，面向航空领域的完好性监测算法无法直接用于城市车载GNSS终端。为此，本文基于解分离方法，围绕故障检测和保护级计算两方面对RTK完好性监测算法进行优化，并对其应用效果进行验证。首先，利用各分量对应故障检验量的相似性，构造新的检验量，提高算法对异常观测的检测能力；然后，通过高斯两步包络法从观测残差中提取名义偏差，并分析偏差项对保护级的影响，提升保护级对定位误差的包络效果；最后，采用城市车载数据集验证优化算法的有效性及适用性。结果表明：在故障检测方面，解分离方法在双分量组合后的检测性能优于单分量，平均改善幅度为21.7%。相较于残差检验法，解分离方法对应的东向、北向、高程方向的精度和模糊度固定正确率分别提升了8.3%、11.5%、34.2%和18.9%。在保护级计算方面，顾及偏差项后，浮点解和固定解的保护级分别为7.273 m和0.218 m，且偏差项对浮点解的影响更为显著，其漏警率由8.2%降至0.3%，在一定程度上反映了顾及偏差项的必要性。

关键词: 实时动态差分, 完好性监测, 解分离, 双分量组合, 名义偏差

Abstract:

Real-time kinematic (RTK) has become a common positioning technique for urban vehicle terminal integrity monitoring algorithms due to its high accuracy and fast convergence. However, due to the differences in application scenarios, terminal equipment, and positioning techniques, the integrity monitoring algorithms in the aviation domain cannot be directly applied to urban vehicle-mounted GNSS terminals. Therefore, this paper optimizes the RTK integrity monitoring algorithm based on the solution separation method, focusing on fault detection and protection level calculation, and verifies its application effectiveness. First, the similarity of the corresponding detection statistics across directions is used to construct a new fault detection statistic, enhancing the algorithm's ability to detect abnormal observations. Then, the nominal bias is extracted from the observation residuals using a two-step Gaussian overbounding method, and the impact of the bias term on the protection level is analyzed to enhance the overbounding effect on positioning errors. Finally, the effectiveness and applicability of the optimized algorithm are validated using urban vehicle datasets. For fault detection, the solution separation method with a two-direction combination is better than that of the single direction, with an average improvement of 21.7%. Compared to the residual detection method, the solution separation method improves the positioning accuracy in the east, north and up directions by 8.3%, 11.5% and 34.2%, respectively, and the correct fix rate of ambiguity is improved by 18.9%. In the protection level calculation, the protection levels of the floating and the fixed solution after considering the nominal bias are 7.273 m and 0.218 m, respectively. The float solution is more significantly affected by the nominal bias, and its missed rate is reduced from 8.8% to 0.3%, reflecting the need to consider the nominal bias term.

Key words: real-time kinematic, integrity monitoring, solution separation, two-direction combination, nominal bias

中图分类号:

P228

李一, 王利, 舒宝, 徐友建, 李梦然, 刘小峻, 彭鑫. 一种基于解分离的车载GNSS终端RTK完好性监测优化算法[J]. 测绘学报, 2026, 55(2): 301-314.

Yi LI, Li WANG, Bao SHU, Youjian XU, Mengran LI, Xiaojun LIU, Xin PENG. An optimization algorithm for RTK integrity monitoring based on solution separation for vehicle applications[J]. Acta Geodaetica et Cartographica Sinica, 2026, 55(2): 301-314.

图/表 18

图1

图2

表1

图3

表2

图4

表3

图5

图6

表4

图7

图8

图9

表5

表6

图10

图11

表7

参考文献 33

[1]	李博峰, 苗维凯, 陈广鄂. 多频多模GNSS高精度定位关键技术与挑战[J]. 武汉大学学报(信息科学版), 2023, 48(11): 1769-1783.
	LI Bofeng, MIAO Weikai, CHEN Guang'e. Key technologies and challenges of multi-frequency and multi-GNSS high-precision positioning[J]. Geomatics and Information Science of Wuhan University, 2023, 48(11): 1769-1783.
[2]	李子申, 王宁波, 李亮, 等. 北斗高精度高可信PPP-RTK服务基本框架[J]. 导航定位与授时, 2023, 10(2): 7-15.
	LI Zishen, WANG Ningbo, LI Liang, et al. Basic framework of BDS-based high-precision and high-credibility PPP-RTK service[J]. Navigation Positioning and Timing, 2023, 10(2): 7-15.
[3]	CHEN J, ZHANG S, CAO Y, et al. A robust fault detection algorithm for the GNSS/INS integrated navigation systems[J]. Journal of Geodesy and Geoinformation Science, 2020, 3(1): 12-24.
[4]	苏先礼. GNSS完好性监测体系及辅助性能增强技术研究[D]. 上海: 上海交通大学, 2013.
	SU Xianli. The research on GNSS integrity monitoring theory and assisted performance enhancement technique[D]. Shanghai: Shanghai Jiao Tong University, 2013.
[5]	张洁, 赵琳, 杨福鑫, 等. 面向大众导航应用的精密单点定位完好性监测方法[J]. 航空学报, 2023, 44(13): 196-206.
	ZHANG Jie, ZHAO Lin, YANG Fuxin, et al. PPP integrity monitoring algorithm for general-purpose navigation applications[J]. Acta Aeronautica et Astronautica Sinica, 2023, 44(13): 196-206.
[6]	FAN Z, ZHAO L. Autonomous integrity of multi-source information resilient fusion navigation system: state-of-the-art and open challenges[J]. IEEE Transactions on Instrumentation and Measurement, 2024, 73: 1-17.
[7]	杨玲, 朱金成, 孙楠, 等. GNSS高级接收机自主完好性监测随机模型精化[J]. 测绘学报, 2024, 53(2): 286-295. DOI: . doi: 10.11947/j.AGCS.2024.20210669
	YANG Ling, ZHU Jincheng, SUN Nan, et al. Stochastic model refinement of GNSS advanced receiver autonomous integrity monitoring[J]. Acta Geodaetica et Cartographica Sinica, 2024, 53(2): 286-295. DOI: . doi: 10.11947/j.AGCS.2024.20210669
[8]	ZHANG Y, WANG L, FAN L, et al. MHSS ARAIM algorithm combined with gross error detection[J]. Journal of Geodesy and Geoinformation Science, 2020, 3(1): 36-44.
[9]	田云青, 王利, 舒宝, 等. 北斗系统ARAIM可用性评估[J]. 测绘学报, 2021, 50(7): 879-890. DOI: . doi: 10.11947/j.AGCS.2021.20200518
	TIAN Yunqing, WANG Li, SHU Bao, et al. Evaluation of the availability of BDS ARAIM[J]. Acta Geodaetica et Cartographica Sinica, 2021, 50(7): 879-890. DOI: . doi: 10.11947/j.AGCS.2021.20200518
[10]	IMPARATO D, EL-MOWAFY A, RIZOS C, et al. Vulnerabilities in SBAS and RTK positioning in intelligent transport systems: an overview[C]//Proceedings of 2018 International Global Navigation Satellite System Association IGNSS Symposium. Sydney: University of New South Wales, 2018: 1-17.
[11]	DU Y, WANG J, RIZOS C, et al. Vulnerabilities and integrity of precise point positioning for intelligent transport systems: overview and analysis[J]. Satellite Navigation, 2021(2): 1-22.
[12]	千寻位置. 自动驾驶解决方案[EB/OL]. [2025-08-19]. https://www.qxwz.com/solutions/autopilot.
	Qianxun SI. Autonomous driving solutions[EB/OL]. [2025-08-19]. https://www.qxwz.com/solutions/autopilot.
[13]	六分科技. 智能驾驶解决方案[EB/OL]. [2025-08-19]. https://www.sixents.com/productSolution/solution/intelligentDriving#div5.
	SIXENTS TECHNOLOGY. Intelligent driving solutions[EB/OL]. [2025-08-19]. https://www.sixents.com/productSolution/solution/intelligentDriving#div5.
[14]	FENG S, OCHIENG W, MOORE T, et al. Carrier phase-based integrity monitoring for high-accuracy positioning[J]. GPS Solutions, 2009, 13(1): 13-22.
[15]	CHANG J, REN Q, ZHAN X, et al. Integrity monitoring performance analysis for future LEO constellation augmented GNSS RTK positioning[J]. Journal of Aeronautics, Astronautics and Aviation, 2021, 53(3): 339-352.
[16]	WANG S, ZHAI Y, ZHAN X. Implementation of solution separation-based Kalman filter integrity monitoring against all-source faults for multi-sensor integrated navigation[J]. GPS Solutions, 2023, 27(3): 103.
[17]	WANG K, EL-MOWAFY A. Effect of biases in integrity monitoring for RTK positioning[J]. Advances in Space Research, 2021, 67(12): 4025-4042.
[18]	GAO Y, JIANG Y, GAO Y, et al. Solution separation-based integrity monitoring for RTK positioning with faulty ambiguity detection and protection level[J]. GPS Solutions, 2023, 27(3): 140.
[19]	ZHU N, MARAIS J, BETAILLE D, et al. GNSS position integrity in urban environments: a review of literature[J]. IEEE Transactions on Intelligent Transportation Systems, 2018, 19(9): 2762-2778.
[20]	HASSAN T, EL-MOWAFY A, WANG K. A review of system integration and current integrity monitoring methods for positioning in intelligent transport systems[J]. IET Intelligent Transport Systems, 2021, 15(1): 43-60.
[21]	EL-MOWAFY A. On detection of observation faults in the observation and position domains for positioning of intelligent transport systems[J]. Journal of Geodesy, 2019, 93(10): 2109-2122.
[22]	TAKASU T, YASUDA A. Development of the low-cost RTK-GPS receiver with an open source program package RTKLIB[C]//Proceedings of 2009 International Symposium on GPS/GNSS. Jeju: ICC, 2009: 1-6.
[23]	LI L, WANG H, JIA C, et al. Integrity and continuity allocation for the RAIM with multiple constellations[J]. GPS Solutions, 2017, 21(4): 1503-1513.
[24]	BLANCH J, WALKER T, ENGE P, et al. Baseline advanced RAIM user algorithm and possible improvements[J]. IEEE Transactions on Aerospace and Electronic Systems, 2015, 51(1): 713-732.
[25]	JING H, GAO Y, SHAHBEIGI S, et al. Integrity monitoring of GNSS/INS based positioning systems for autonomous vehicles: state-of-the-art and open challenges[J]. IEEE Transactions on Intelligent Transportation Systems, 2022, 23(9): 14166-14187.
[26]	ZHANG W, WANG J, EL-MOWAFY A, et al. Integrity monitoring scheme for undifferenced and uncombined multi-frequency multi-constellation PPP-RTK[J]. GPS Solutions, 2023, 27(2): 68.
[27]	符运日, 杨玲, 沈云中, 等. 对流层延迟模型的残差包络建模[J]. 测绘学报, 2023, 52(6): 895-903. DOI: . doi: 10.11947/j.AGCS.2023.20220231
	FU Yunri, YANG Ling, SHEN Yunzhong, et al. Residuals overbounding modeling of the tropospheric delay models[J]. Acta Geodaetica et Cartographica Sinica, 2023, 52(6): 895-903. DOI: . doi: 10.11947/j.AGCS.2023.20220231
[28]	DECLEENE B. Defining pseudorange integrity-overbounding[C]//Proceedings of the 13th International Technical Meeting of the Satellite Division of the Institute of Navigation. Alexandria: ION, 2000: 1916-1924.
[29]	RIFE J, PULLEN S, ENGE P, et al. Paired overbounding for nonideal LAAS and WAAS error distributions[J]. IEEE Transactions on Aerospace and Electronic Systems, 2006, 42(4): 1386-1395.
[30]	BLANCH J, WALTER T, ENGE P. Gaussian bounds of sample distributions for integrity analysis[J]. IEEE Transactions on Aerospace and Electronic Systems, 2018, 55(4): 1806-1815.
[31]	ZHU F. SmartPNT-POS: raw GNSS and INS measurements for research[EB/OL]. [2025-06-12]. https://www.kaggle.com/datasets/fengzhusgg/smartpnt-pos.
[32]	LI X X, HUANG J D, LI X, et al. GREAT: a scientific software platform for satellite geodesy and multi-source fusion navigation[J]. Advances in Space Research, 2024, 74(4): 1751-1769.
[33]	TANIL C, KHANAFSEH S, JOERGER M, et al. Optimal INS/GNSS coupling for autonomous car positioning integrity[C]//Proceedings of the 32nd International Technical Meeting of the Satellite Division of the Institute of Navigation. Manassas: ION, 2019: 3123-3140.

类型	内容
卫星系统	GPS/BDS
观测频点	L1/B1
截止高度角/（°）	10
定位解模式	动态解+前向滤波
模糊度固定模式	部分模糊度固定+单历元解算
模糊度固定阈值	固定成功率>0.999
先验故障概率^[33]	10^－5
完好性风险^[33]/h	10^－7
连续性风险/h	10^－3

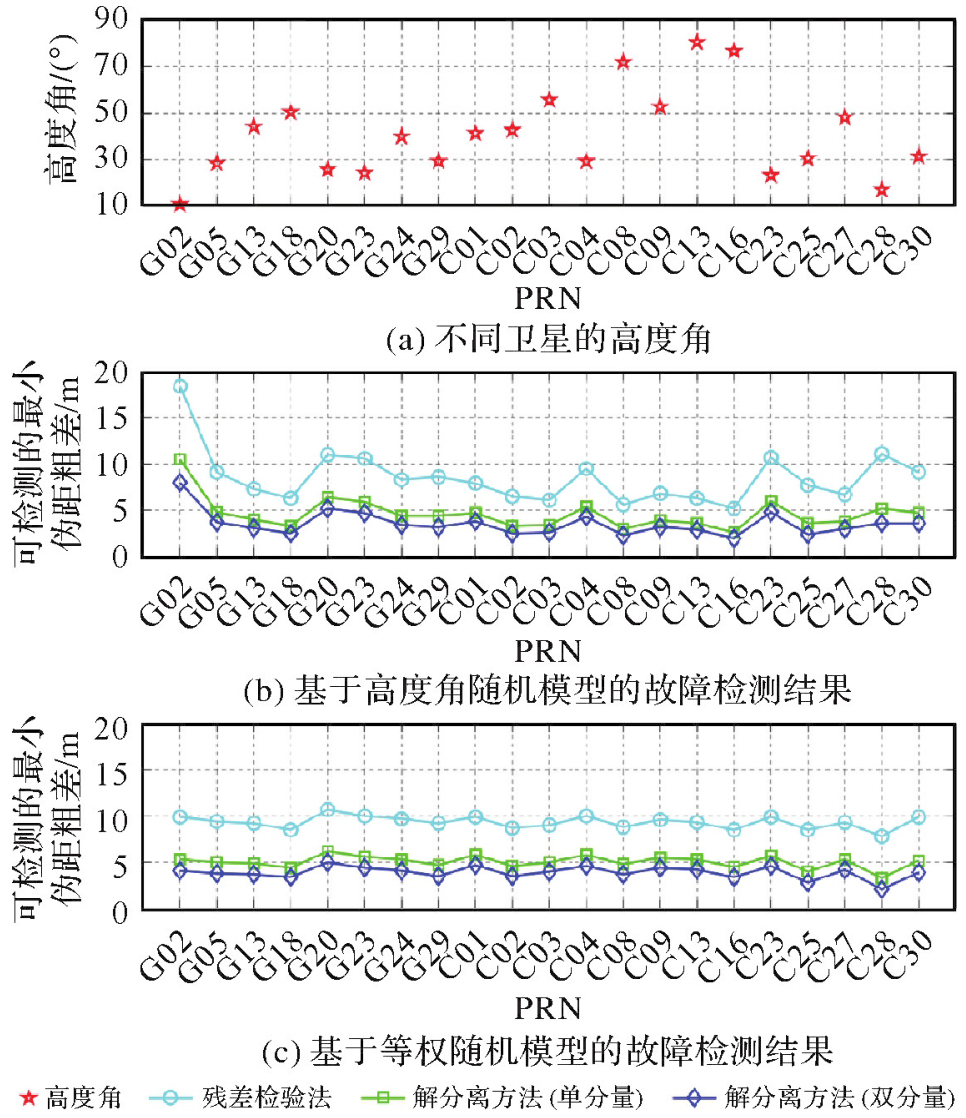

PRN	残差检验法	解分离（单分量）	解分离（双分量）	PRN	残差检验法	解分离（单分量）	解分离（双分量）
G02	18.4（9.9）	10.5（5.3）	8.0（4.1）	C04	9.5（10.0）	5.4（5.8）	4.3（4.6）
G05	9.1（9.4）	4.8（5.0）	3.7（3.8）	C08	5.6（8.8）	3.0（4.8）	2.3（3.7）
G13	7.3（9.2）	4.0（4.9）	3.1（3.7）	C09	6.8（9.6）	3.9（5.5）	3.2（4.4）
G18	6.3（8.5）	3.3（4.4）	2.5（3.4）	C13	6.3（9.3）	3.6（5.3）	2.9（4.2）
G20	11.0（10.7）	6.4（6.2）	5.2（5.0）	C16	5.2（8.5）	2.6（4.5）	2.0（3.4）
G23	10.6（10.0）	5.9（5.6）	4.7（4.4）	C23	10.7（9.9）	6.0（5.7）	4.8（4.6）
G24	8.3（9.7）	4.4（5.3）	3.4（4.1）	C25	7.7（8.5）	3.6（4.0）	2.4（2.8）
G29	8.6（9.2）	4.4（4.7）	3.2（3.5）	C27	6.7（9.3）	3.8（5.3）	3.0（4.2）
C01	7.9（9.9）	4.7（5.8）	3.8（4.7）	C28	11.1（7.8）	5.2（3.3）	3.6（2.1）
C02	6.5（8.7）	3.3（4.6）	2.5（3.5）	C30	9.1（9.9）	4.7（5.2）	3.6（3.9）
C03	6.1（9.0）	3.4（5.0）	2.6（4.0）	均值	8.5（9.3）	4.6（5.0）	3.6（3.9）

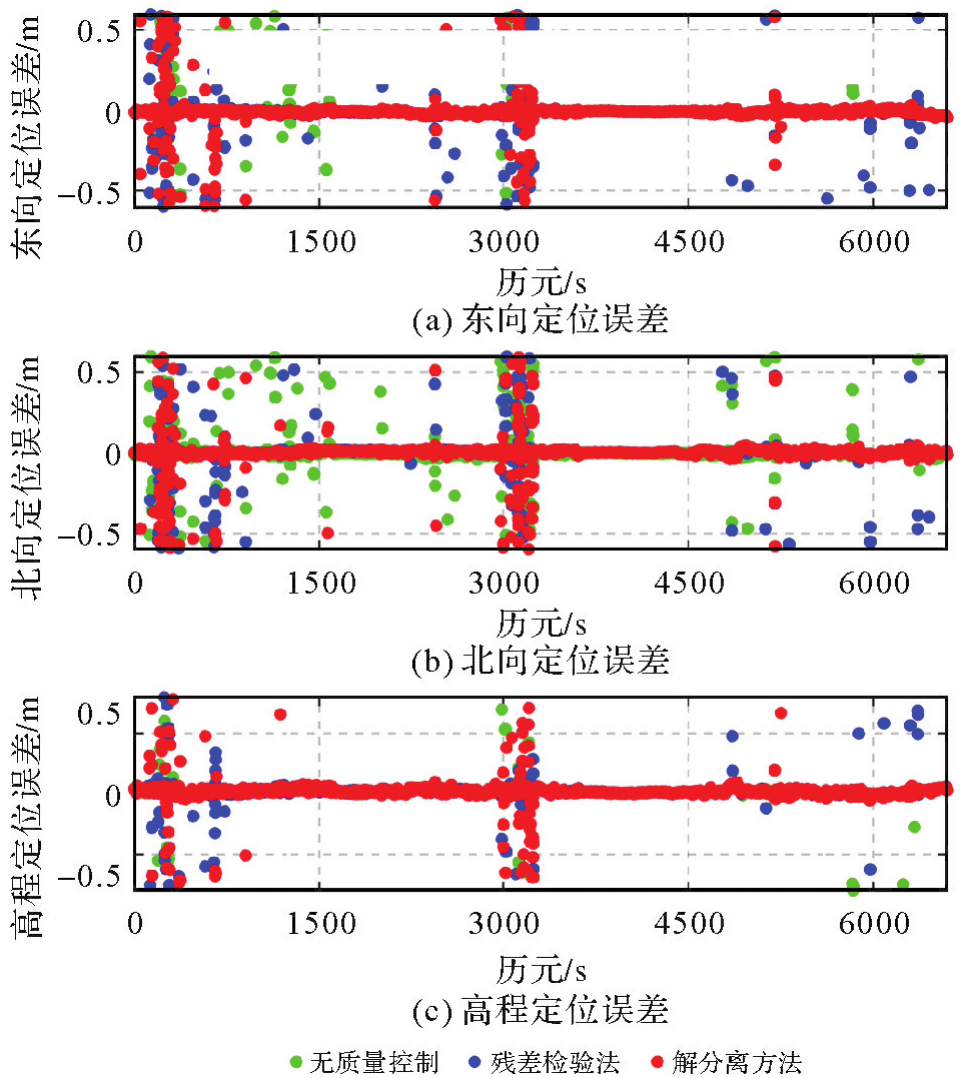

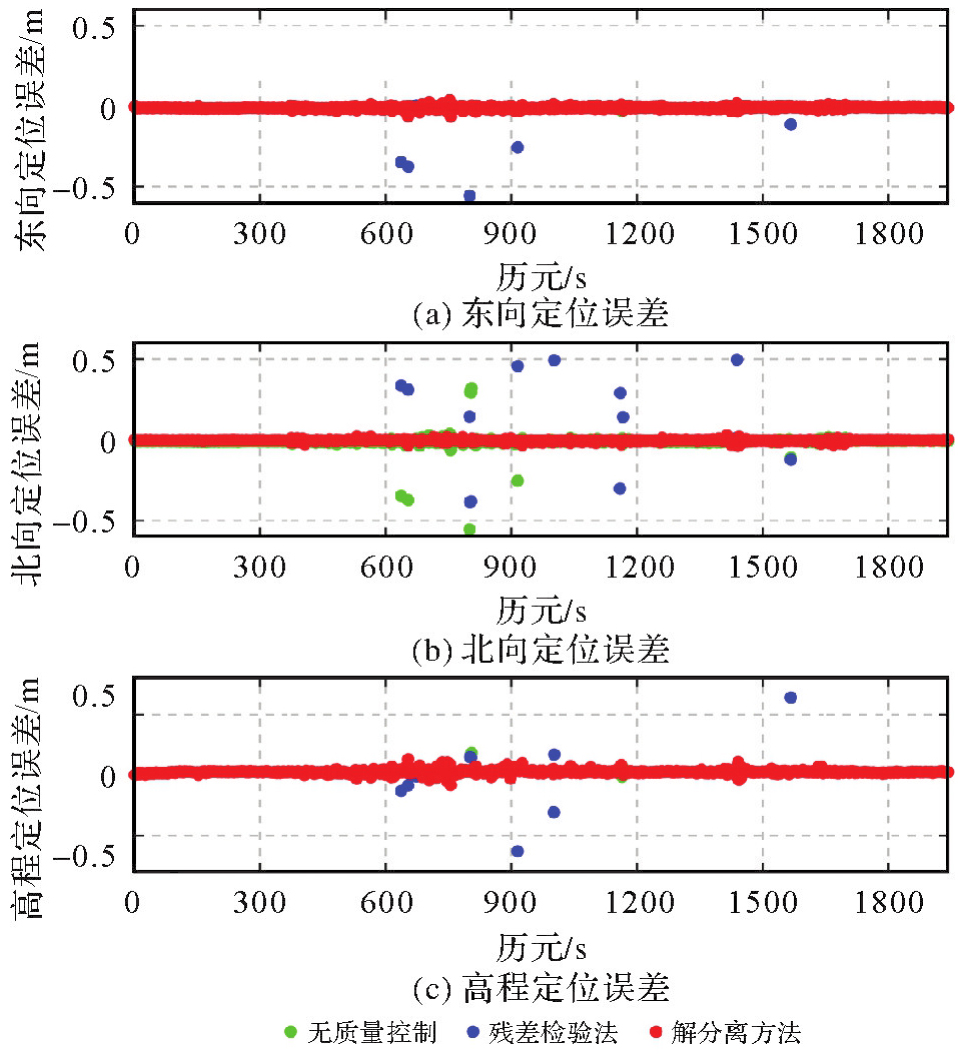

方案	RMS/m			模糊度错误固定历元数
方案	东向	北向	高程	模糊度错误固定历元数
无质量控制	0.15	0.15	0.24	17
残差检验法	0.15	0.15	0.24	17
解分离方法	0.01	0.02	0.03	0

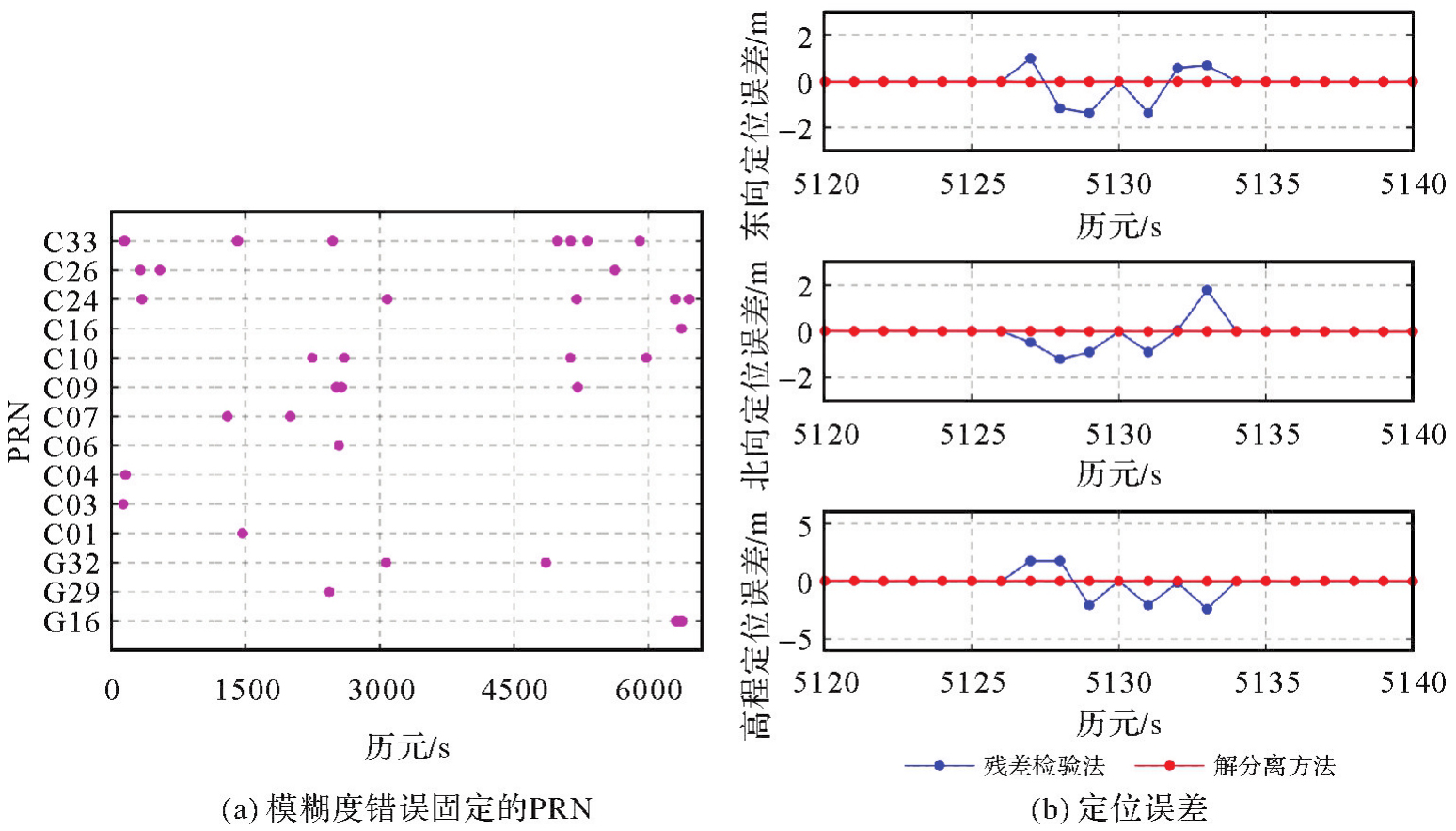

方案	RMS/m			模糊度错误固定历元数
方案	东向	北向	高程	模糊度错误固定历元数
无质量控制	2.46	3.98	6.75	1708
残差检验法	0.24	0.26	0.79	111
解分离方法	0.22	0.23	0.52	90

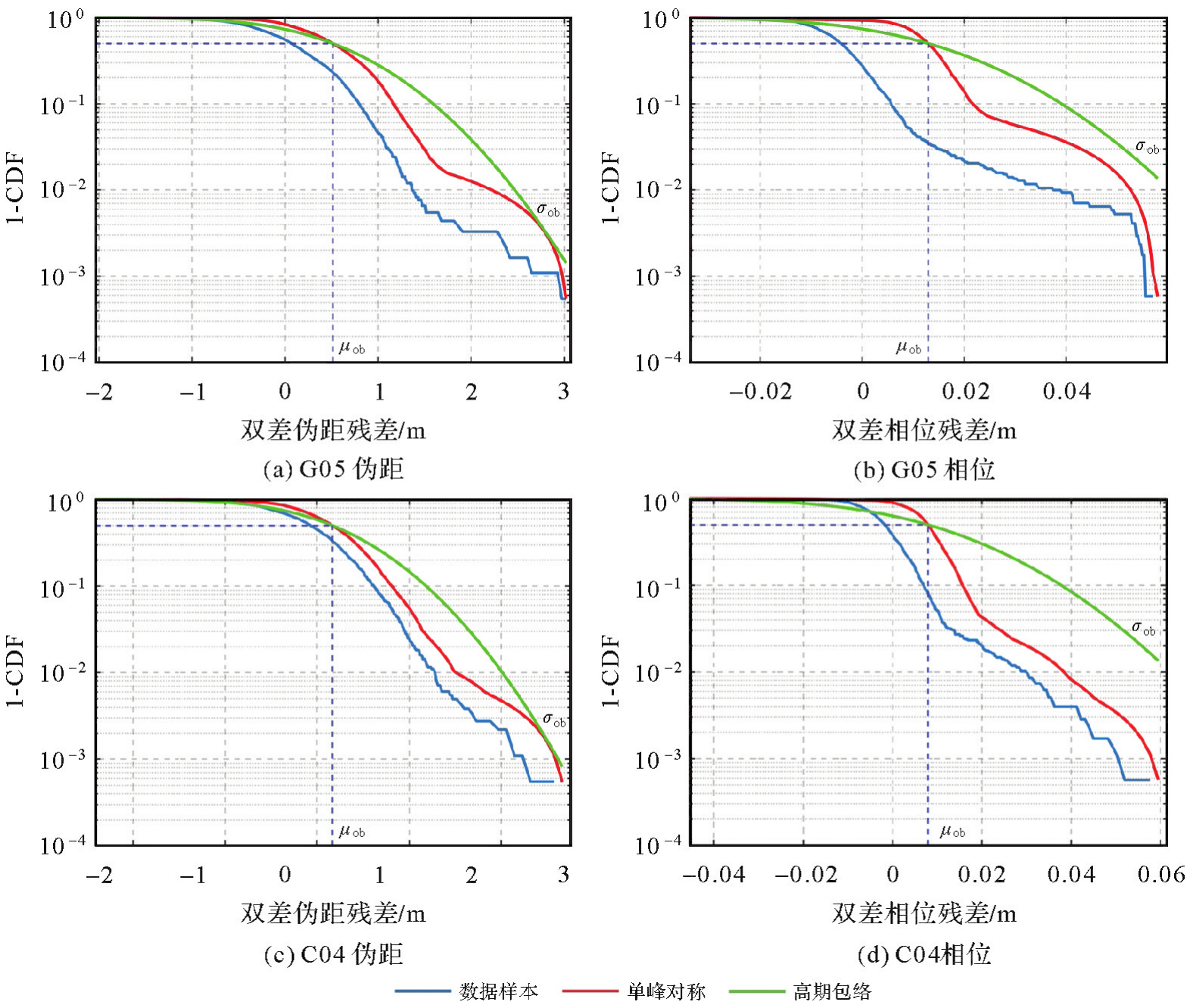

PRN	μ_ob	σ_ob	PRN	μ_ob	σ_ob
G02	0.882（0.014）	0.621（0.017）	C04	0.169（0.008）	0.793（0.023）
G05	0.514（0.013）	0.840（0.024）	C06	0.735（0.018）	0.451（0.018）
G13	0.190（0.006）	0.628（0.025）	C08	0.423（0.008）	0.594（0.017）
G15	0.472（0.004）	0.662（0.005）	C09	0.628（0.012）	0.591（0.021）
G18	0.155（0.009）	0.463（0.021）	C13	0.661（0.004）	0.698（0.008）
G20	1.019（0.013）	0.904（0.020）	C16	0.636（0.016）	0.526（0.018）
G23	0.598（0.009）	1.011（0.021）	C23	1.858（0.015）	1.021（0.025）
G24	0.573（0.011）	0.622（0.020）	C25	1.459（0.015）	1.012（0.022）
G29	0.807（0.006）	1.241（0.025）	C27	0.355（0.014）	0.772（0.025）
C01	0.163（0.008）	0.562（0.021）	C28	0.575（0.017）	0.443（0.027）
C02	1.255（0.009）	0.837（0.018）	C30	0.957（0.026）	1.033（0.022）
C03	0.832（0.013）	0.816（0.020）

一种基于解分离的车载GNSS终端RTK完好性监测优化算法

An optimization algorithm for RTK integrity monitoring based on solution separation for vehicle applications

RichHTML

PDF

可视化

摘要/Abstract

引用本文

使用本文

图/表 18

参考文献 33

相关文章 4

编辑推荐

Metrics

本文评价

PRN	μ_ob	σ_ob	PRN	μ_ob	σ_ob
G03	0.262（0.009）	1.715（0.029）	C04	2.899（0.003）	1.630（0.028）
G04	0.413（0.022）	1.199（0.026）	C05	0.404（0.019）	1.715（0.033）
G16	0.539（0.012）	1.291（0.027）	C06	0.193（0.004）	1.751（0.023）
G22	0.332（0.013）	1.397（0.025）	C07	0.719（0.006）	1.893（0.019）
G25	1.643（0.009）	2.422（0.029）	C09	0.570（0.007）	1.821（0.032）
G26	0.225（0.013）	0.699（0.018）	C10	0.261（0.011）	1.892（0.028）
G27	2.095（0.034）	1.897（0.038）	C14	0.384（0.002）	2.271（0.028）
G29	0.320（0.007）	1.663（0.034）	C16	1.695（0.006）	1.910（0.025）
G31	0.348（0.007）	0.997（0.024）	C24	0.614（0.026）	1.507（0.026）
G32	0.350（0.020）	1.294（0.024）	C25	1.580（0.018）	2.679（0.034）
C01	1.610（0.006）	1.513（0.032）	C26	0.428（0.011）	1.920（0.035）
C02	1.010（0.012）	3.267（0.027）	C33	0.535（0.005）	1.786（0.031）
C03	2.405（0.011）	1.826（0.029）	C35	0.719（0.022）	2.506（0.047）

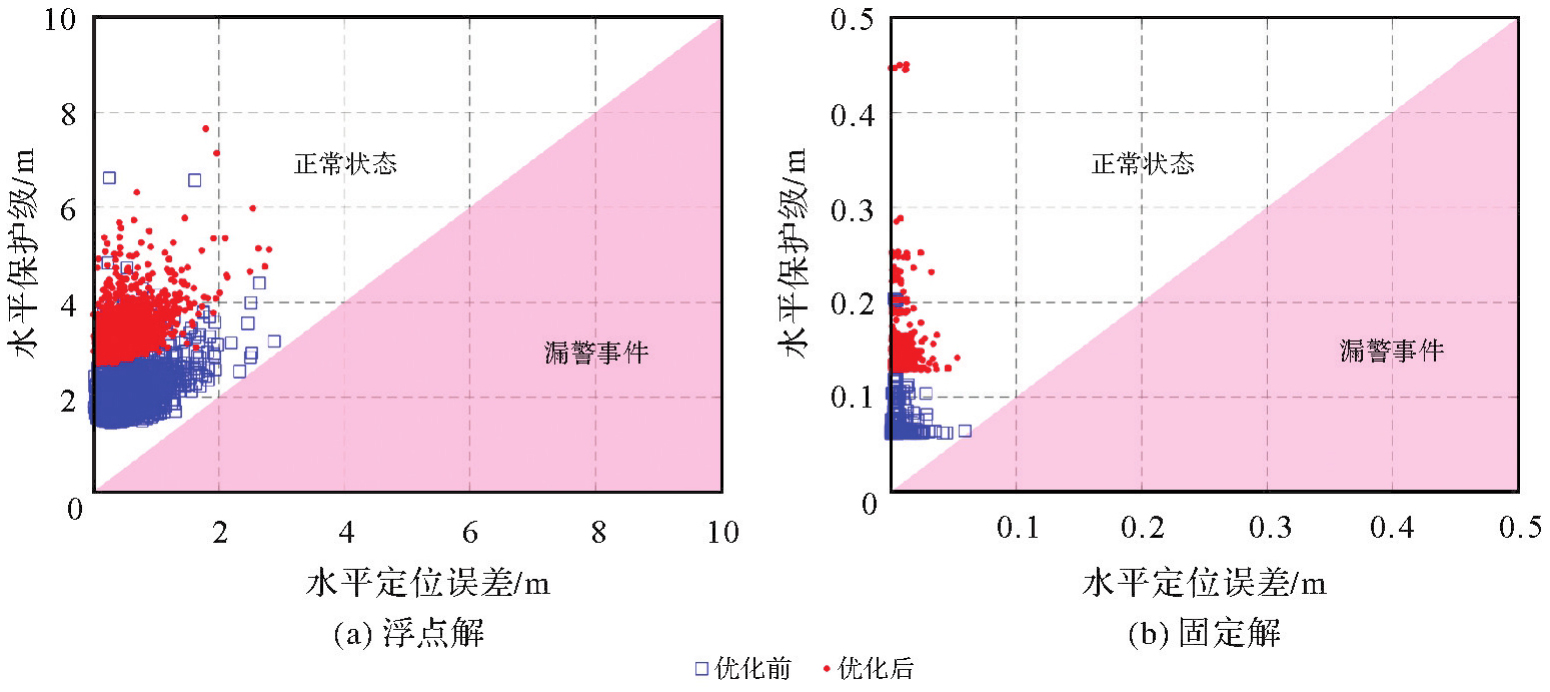

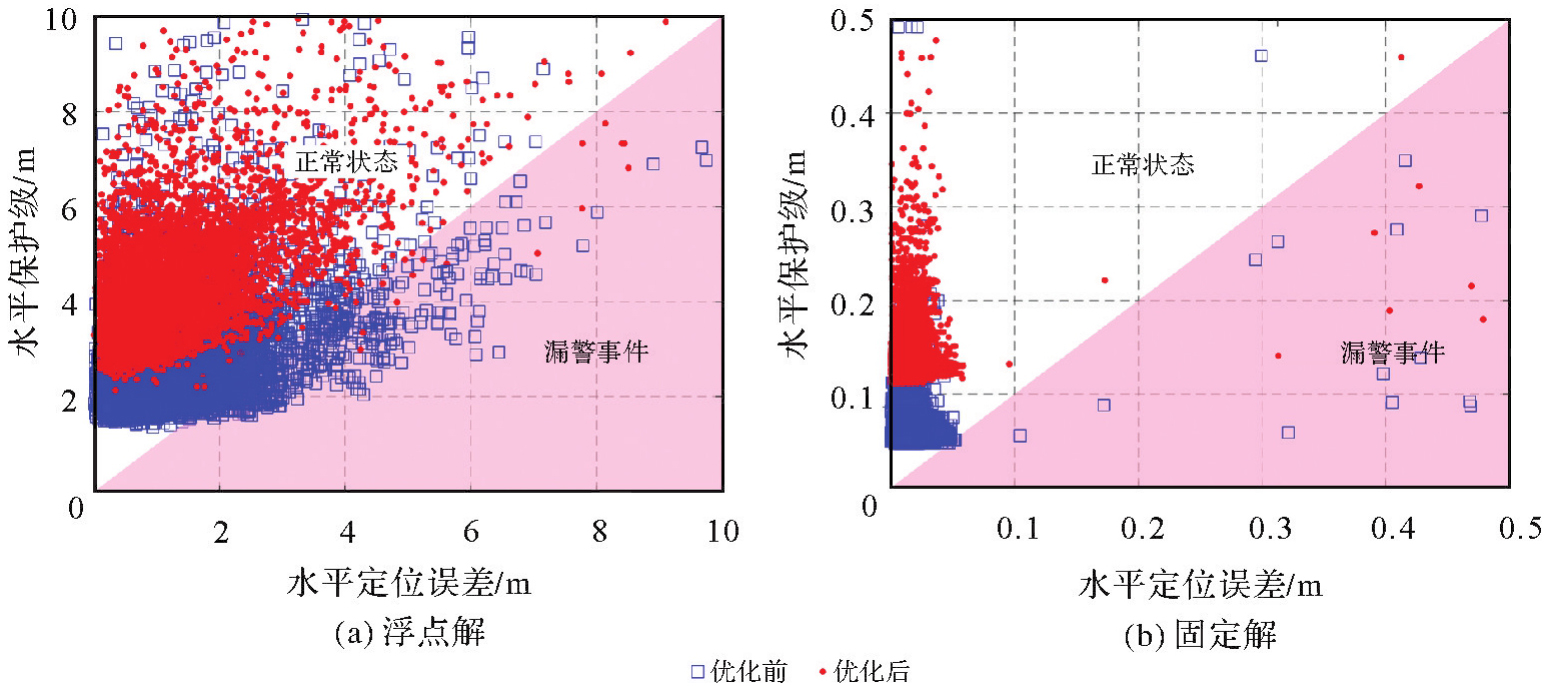

轨迹	方案	浮点解		固定解
轨迹	方案	保护级/m	漏警率/（%）	保护级/m	漏警率/（%）
数据集Ⅰ	优化前	2.880	0.0	0.077	0.0
数据集Ⅰ	优化后	4.186	0.0	0.166	0.0
数据集Ⅱ	优化前	5.221	8.8	0.096	1.6
数据集Ⅱ	优化后	7.273	0.3	0.218	1.4
